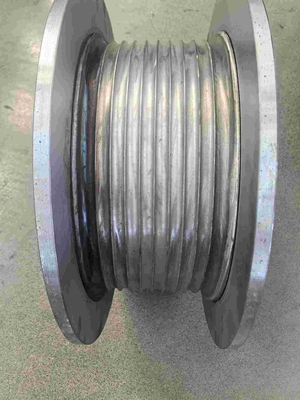

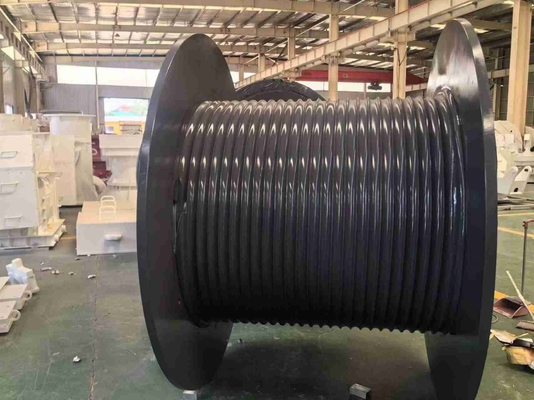

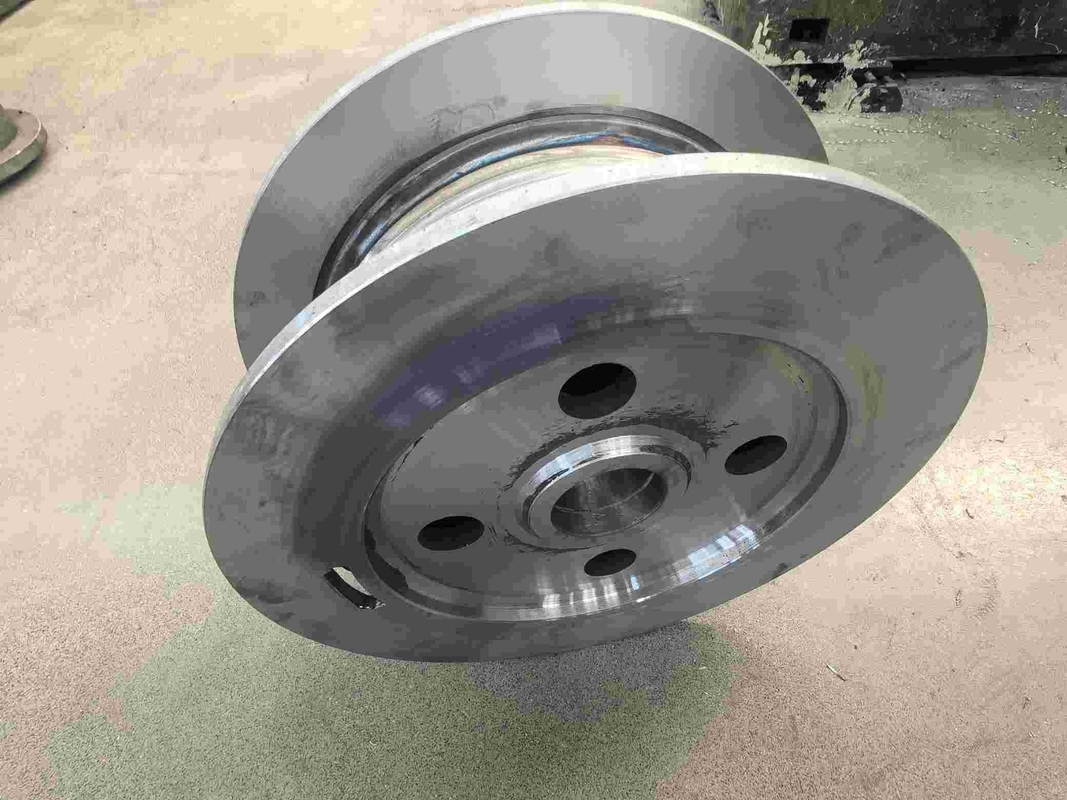

Σύστημα ανάσυρσης καλωδίων για γερανό

Σύνθετο χάλυβα, χυτοχάλυβα, αλουμίνιο, όλα τα είδη χάλυβα υψηλής αντοχής Q345, Q420, Q460, 15CrMo, 20GrMo, 40GrMo, 42GrMo κλπ.

Πρότυπα υλικών: GB, AISI, ASME, ASTM, JIS DIN, NF, BS, EN...

Επιστημονικές εταιρείες ταξινόμησης: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR...

Όχι.	Διάμετρος καλωδίου (mm):	Στροφή Κατεύθυνση	Κύριο τύμπανο διάμετρος ((mm)	Μέγεθος κύριο τύμπανο ((mm)	Εφαρμογή
1	8 10 13	Αριστερόχειρας,Δεξιόχειρας	430	763	Το βίντσι της πλατφόρμας μεταφοράς πετρελαίου, Σκουπίδι έλξης Κρανός πύργου
2	13 18 20	Αριστερόχειρας,Δεξιόχειρας	623	1144	Μηχανικό κουμπί, Ανεβάζοντας κουμπί, ελαστικό γερανό
3	22 25 26	Αριστερό χέρι, δεξί χέρι.	730	1220	Πυροσβεστική μονάδα, Βίντσι ξυλοκομίας
4	18 22 32	Αριστερόχειρας,Δεξιόχειρας	670	1240	Τεχνουργήματα και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών
5	28 32 36 40	Αριστερόχειρας,Δεξιόχειρας	560	630	Στρογγυλό κουμπί γεωτρικής, Εξοπλισμός ανύψωσης
6	26 28 32 45	Αριστερόχειρας,Δεξιόχειρας	760 1146	1970 1765	Ακτής Κρέιν, Θαλάσσιο γερανό,Κουμπί αγκυροβολίας





1Μηχανήματα με γερανό: ανυψωτική μηχανή γέφυρας, γερανό πύργου, γερανό τράπουλας, γρίφο γερανού
2Βιομηχανία πετρελαίου: Βυθοσυσκευή πετρελαίου, ανελκυστήρας τρακτέρ πετρελαίου, βύθος μετατροπής πετρελαίου, βαλβίδα μονάδας άντλησης με ρυμουλκούμενο, βαλβίδα υλοτομίας, κλπ.
3. Μηχανήματα ναυτιλίας: Βίντσις ναυτιλιακών γερανού, βίντσις αγκυροβολίας, βίντσις έλξης, βίντσις οδήγησης, βίντσις άγκυρας, υδρολογικοί βίντσι
4Οικοδομικές μηχανές: Σιδηροδρομική κουμπίδα, ανυψωτήρας, ανεμόπλυτη
5- Λεωφορείο εξόρυξης: Λεωφορείο εξάπλωσης, λεωφορείο έλξης, λεωφορείο βύθισης κλπ.

6Μηχανολογικά μηχανή­ματα: Κάρτα καλωδίων, γερανό πύργου, μηχανή συρρίκνωσης, υδραυλική κάρτα



Πλεονέκτημα προϊόντος:
Το σύστημα σπείρωσης LBS μπορεί να εξαλείψει το συνεχές αδιάλειπτο 360° αλληλοεξοπλισμό του καλωδίου όπως συμβαίνει σε ομαλά τύμπανα.

Το LBS με το τρύπα, έλυσε το πρόβλημα με το σπείρωμα του σχοινιού.

Σε σύγκριση με το συνηθισμένο τύμπανο χωρίς καλώδιο (μαλακό) και το τύμπανο με έλικα σχοινί, το LBS έχει προφανή πλεονεκτήματα στην πολυεπίπεδη τροχιά σχοινί,Το ειδικό σύστημα αυλακώσεων LBS κάνει την έλξη του σχοινιού ομαλή, και το φορτίο κάθε στρώματος ομοιόμορφα κατανεμηθεί, επεκτείνει τη διάρκεια ζωής του σχοινιού, μειώνει την ζημιά σχοινί, βελτιώνει την ασφάλεια της λειτουργίας του εξοπλισμού,και μειώνει το πρόβλημα του μηχανικού εξοπλισμού κλείσιμο για την αλλαγή σχοινί.





1Οι φλάντζες του τύμπανου πρέπει να είναι κάθετες προς το τοίχωμα του τύμπανου σε όλες τις συνθήκες, ακόμη και υπό φορτίο.

2Το σχοινί πρέπει να διατηρείται υπό ένταση κατά τη διαδικασία της στροφής, έτσι ώστε να συνθλίβεται κατά το τοίχωμα της αυλής.Γενικά συνιστάται η τάση του σχοινιού να είναι τουλάχιστον 2% τάση διάσπασης ή 10% φορτίο εργασίας.

3Το εύρος γωνίας του στόλου δεν πρέπει γενικά να υπερβαίνει τους 1,5 βαθμούς και όχι λιγότερο από τους 0,25 βαθμούς.

4Όταν το σύρμα που απελευθερώνεται από το τύμπανο περιστρέφεται γύρω από το σχήμα, το κέντρο του σχήματος πρέπει να βρίσκεται πάνω από το κέντρο του τύμπανου.
5Το σχοινί πρέπει να είναι στρογγυλό, όχι χαλαρό, ακόμα και με το μέγιστο φορτίο.
6Το σχοινί πρέπει να είναι αντιτροπική δομή.
7-Παρακαλώ μετρήστε την αλλαγή της διάμετρου σχοινιού κάτω από διαφορετικό φορτίο.
