Προσαρμοσμένο Τύμπανο συρματόσχοινου από υλικό Q355b για γερανό ανύψωσης με άξονα
Επισκόπηση του τυμπάνου
Ο ρόλος του τυμπάνου είναι κυρίως να μεταφέρει την ταχύτητα και τη ροπή του κινητήρα σε αυτό μέσω του άξονα στην γραμμική ταχύτητα του συρματόσχοινου γύρω από αυτό, προκειμένου να ανυψώσει και να χαμηλώσει το αντικείμενο.
Σύμφωνα με τη διαφορετική διαδικασία κατασκευής, η δομή του τυμπάνου του ανυψωτήρα μπορεί να χωριστεί σε χυτευμένο - τύπο μικτού συγκόλλησης (τροχός στήριξης για χύτευση, τύμπανο για συγκόλληση) και τύπο συγκόλλησης.
Τεχνικές παράμετροι και εφαρμογή:
| Αριθμός: |
Διάμετρος σύρματος (mm): |
Περιστροφή κατεύθυνση |
Κύριο τύμπανο
διάμετρος (mm) |
Μήκος κύριου τυμπάνου (mm) |
Εφαρμογή |
| 1 |
8 10 13 |
Αριστερόστροφο,Δεξιόστροφο |
430 |
763 |
Το βαρούλκο επισκευής πετρελαίου,
Βαρούλκο ρυμούλκησης
Γερανός πύργου |
| 2 |
13 18 20 |
Αριστερόστροφο,Δεξιόστροφο |
623 |
1144 |
Μηχανικό βαρούλκο,
Βαρούλκο ανύψωσης, Γερανός ερπυστριοφόρου |
| 3 |
22 25 26 |
Αριστερόστροφο, Δεξιόστροφο |
730 |
1220 |
Επισκευή πετρελαίου,
Βαρούλκο καταγραφής |
| 4 |
18 22 32 |
Αριστερόστροφο,Δεξιόστροφο |
670 |
1240 |
Βαρούλκο γεώτρησης, drawworks |
| 5 |
28 32 36 40 |
Αριστερόστροφο,Δεξιόστροφο |
560 |
630 |
Βαρούλκο περιστροφικού γεωτρήματος,
Εξοπλισμός ανύψωσης |
| 6 |
26 28 32 45 |
Αριστερόστροφο,Δεξιόστροφο |
760 1146 |
1970 1765 |
Υπεράκτιος γερανός,
Θαλάσσιος γερανός,Βαρούλκο πρόσδεσης
|
Τύμπανο & άξονας τυμπάνου:
Η διάμετρος του τυμπάνου δεν πρέπει να είναι μικρότερη από 19 φορές τη διάμετρο του συρματόσχοινου.
Το τοίχωμα του τυμπάνου μπορεί να αντέξει τη σφιχτή δύναμη του συρματόσχοινου. η πλευρά μπορεί να αντέξει την πλευρική δύναμη που παράγεται από το συρματόσχοινο.
Η απόσταση μεταξύ της περιφέρειας της πλευρικής πλάκας του τυμπάνου και του εξωτερικού σχοινιού δεν πρέπει να είναι μικρότερη από δύο φορές τη διάμετρο του συρματόσχοινου.
Υλικό προϊόντος:
Κράμα χάλυβα, χυτοχάλυβας, αλουμίνιο, όλα τα είδη χάλυβα υψηλής αντοχής Q345, Q420, Q460, 15CrMo, 20GrMo, 40GrMo, 42GrMo, κ.λπ.
Πρότυπα υλικών: GB, AISI, ASME, ASTM, JIS DIN, NF, BS, EN ...
Πιστοποιημένα από εταιρείες ταξινόμησης: DNV, ABS, GL, LR, BV, CCS, RINA, NK, KR ...
Εφαρμογή προϊόντος:
1. Μηχανήματα γερανών: Μηχανή ανύψωσης γέφυρας, Γερανός πύργου, Γερανός πύργου, Γερανός ερπυστριοφόρου
2. Η πετρελαϊκή βιομηχανία: Εξέδρα γεώτρησης πετρελαίου, Ανυψωτήρας τρακτέρ πετρελαίου, Εξέδρα επισκευής πετρελαίου, Βαρούλκο μονάδας άντλησης τοποθετημένο σε ρυμουλκούμενο, Βαρούλκο καταγραφής, κ.λπ.
3. Υπεράκτια θαλάσσια μηχανήματα: Βαρούλκο γερανού υπεράκτιου πετρελαίου, Βαρούλκο πρόσδεσης, Βαρούλκο έλξης, Βαρούλκο μεταφοράς ανθρώπων, Βαρούλκο άγκυρας, Υδρολογικό βαρούλκο
4. Τα μηχανήματα κατασκευών: Βαρούλκο καθαρισμού τοίχων κτιρίων, Βαρούλκο περιέλιξης, Βαρούλκο
5. Βαρούλκο εξόρυξης: Βαρούλκο αποστολής, Βαρούλκο έλξης προώθησης, Βαρούλκο βύθισης, κ.λπ.
6. Μηχανήματα μηχανικής: Βαρούλκο καλωδίων, Γερανός πύργου, Μηχανή συσσώρευσης, Υδραυλικό βαρούλκο
Προϊόν πλεονέκτημα:

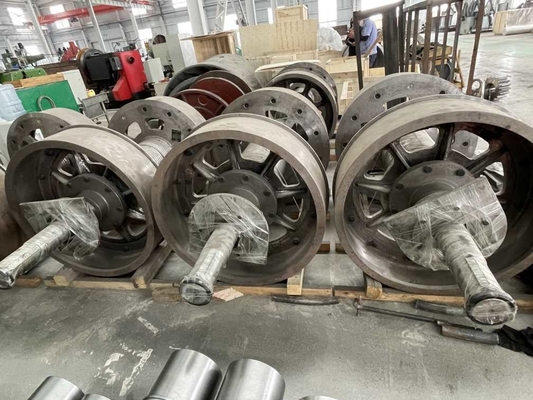

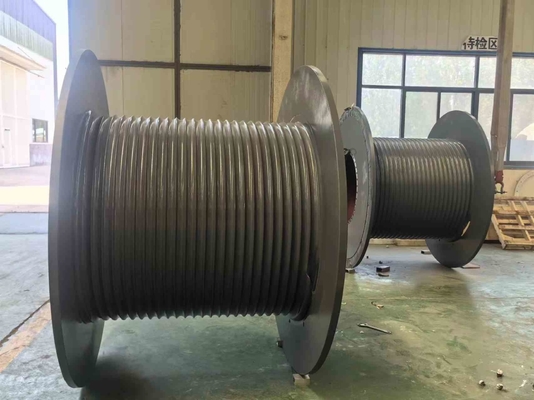

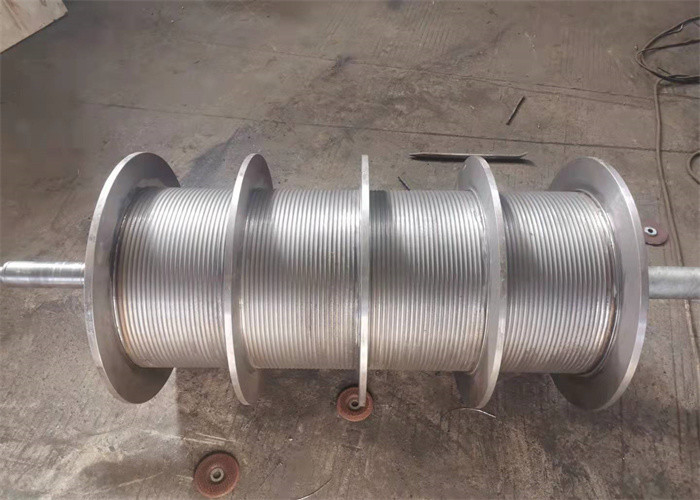

Τύμπανο με αυλακώσεις LBS, έλυσε το πρόβλημα της περιέλιξης του συρματόσχοινου.
Σε σύγκριση με το συνηθισμένο τύμπανο χωρίς αυλακώσεις (ομαλό) και το τύμπανο με ελικοειδή αυλάκωση σχοινιού, η αυλάκωση σχοινιού LBS έχει εμφανή πλεονεκτήματα στην περιέλιξη συρματόσχοινων πολλαπλών στρώσεων, το ειδικό σύστημα αυλάκωσης LBS κάνει την περιέλιξη του συρματόσχοινου ομαλή και το φορτίο κάθε στρώσης κατανέμεται ομοιόμορφα, παρατείνει τη διάρκεια ζωής του σχοινιού, μειώνει τη ζημιά του συρματόσχοινου, βελτιώνει την ασφάλεια της λειτουργίας του εξοπλισμού και μειώνει το πρόβλημα διακοπής λειτουργίας του μηχανικού εξοπλισμού για αλλαγή σχοινιού.
Συνθήκες λειτουργίας της αυλάκωσης Lebus
1. Οι φλάντζες του τυμπάνου πρέπει να είναι κάθετες στον τοίχο του τυμπάνου σε οποιεσδήποτε συνθήκες, ακόμη και υπό φορτίο.
2. Το σχοινί πρέπει να διατηρείται υπό τάση κατά τη διαδικασία περιέλιξης, έτσι ώστε το σχοινί να συνθλίβεται έναντι του τοιχώματος της αυλάκωσης. Όταν η περιέλιξη δεν μπορεί να πληροί αυτήν την προϋπόθεση, πρέπει να χρησιμοποιηθεί ένας κύλινδρος πίεσης. Συνιστάται γενικά η τάση του σχοινιού να είναι τουλάχιστον 2% της τάσης θραύσης ή 10% του φορτίου εργασίας.
3. Το εύρος της γωνίας στόλου γενικά δεν πρέπει ποτέ να είναι μεγαλύτερο από 1,5 μοίρες και όχι μικρότερο από 0,25 μοίρες.
4. Όταν το συρματόσχοινο απελευθερώνεται από το τύμπανο και περνά γύρω από την τροχαλία, το κέντρο της τροχαλίας πρέπει να είναι πάνω από το κέντρο του τυμπάνου.
5. Το σχοινί πρέπει να διατηρείται στρογγυλό, όχι χαλαρό, ακόμη και υπό το μέγιστο φορτίο.
6. Το σχοινί πρέπει να είναι δομή κατά της περιστροφής.
7. Παρακαλώ μετρήστε την αλλαγή της διαμέτρου του σχοινιού υπό διαφορετικό φορτίο.
