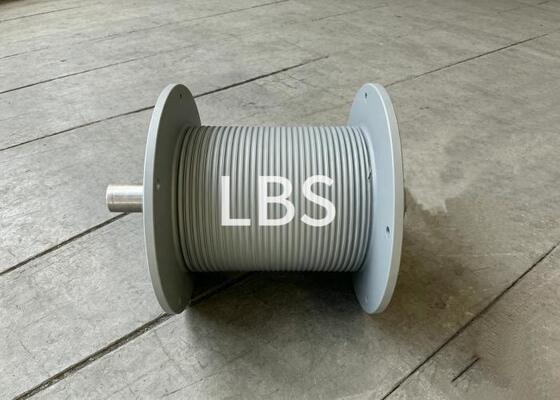

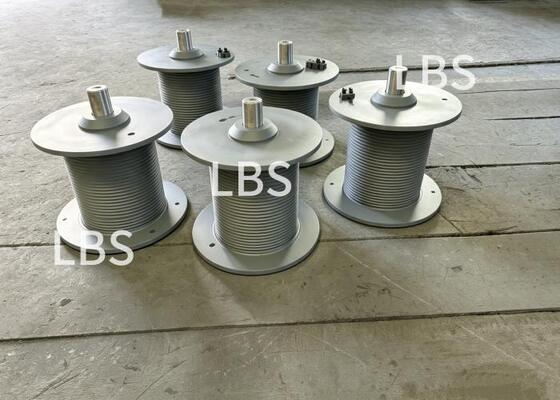

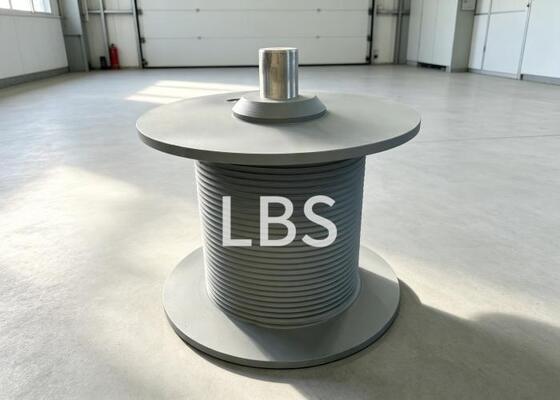

Τύμπανο βαρούλκου Lebus διπλά αναδιπλωμένο αριστερόστροφο 45°, βαρέως τύπου, συγκολλημένο, Q345B

1.Περιγραφή

Αυτό το τύμπανο βαρούλκου είναι κατασκευασμένο από χάλυβα Q345B, σχεδιασμένο για συρματόσχοινο δεξιόστροφης περιέλιξης διαμέτρου Φ10,3 χιλιοστών με 30 στροφές περιέλιξης. Υιοθετεί αριστερόστροφη διπλά αναδιπλωμένη αυλάκωση Lebus 45°. Η διάμετρος του πυθμένα της αυλάκωσης είναι Φ246 χιλιοστά και ο βήμα της αυλάκωσης είναι 10,5 χιλιοστά. Παρατηρώντας από την πλευρά τοποθέτησης του κινητήρα, η αριστερόστροφη περιστροφή του τυμπάνου αντιστοιχεί στη λειτουργία ανύψωσης του βαρούλκου. Το σημείο αγκύρωσης του συρματόσχοινου είναι τοποθετημένο στην πλευρά τοποθέτησης του κινητήρα. Η μέγιστη δύναμη έλξης μονής συρματόσχοινου του τυμπάνου φτάνει τους 2,8 τόνους. Το ωφέλιμο μήκος της αυλάκωσης είναι 315 χιλιοστά, το συνολικό μήκος του τυμπάνου 371±0,5 χιλιοστά. Δέκα σπειρωμένες οπές M12-6H με βάθος κοπής 24 είναι προετοιμασμένες στη φλάντζα τοποθέτησης του κινητήρα για τη συναρμολόγηση του κινητήρα. Οι ακριβώς κατεργασμένες διπλά αναδιπλωμένες αυλακώσεις Lebus εξασφαλίζουν τακτική περιέλιξη συρματόσχοινου πολλαπλών στρώσεων, αποφεύγοντας το άλμα του σχοινιού και την αταξία στην περιέλιξη. Αποτελεί ένα ολοκληρωμένο βασικό εξάρτημα για βαρούλκα ανύψωσης μικρού και μεσαίου μεγέθους.

2.Παράμετρος

3.Πλεονέκτημα

Σχεδιασμένο για συστήματα βαρούλκων ανύψωσης συμπαγούς μεγέθους, αυτό το συγκολλημένο τύμπανο βαρούλκου Q345B προσφέρει αξιόπιστη μηχανική αντοχή σε συχνούς κύκλους ανύψωσης. Η ακριβώς κατεργασμένη αριστερόστροφη διπλά αναδιπλωμένη αυλάκωση Lebus 45° επιτρέπει σταθερή περιέλιξη σχοινιού πολλαπλών στρώσεων, εξαλείφοντας αποτελεσματικά το άλμα του σχοινιού, την επικάλυψη και τη ζημιά από συμπίεση, παρατείνοντας τη διάρκεια ζωής του συρματόσχοινου. Η βελτιστοποιημένη διάταξη της δομής τοποθετεί το σημείο αγκύρωσης του σχοινιού στην πλευρά τοποθέτησης του κινητήρα, ταιριάζοντας απόλυτα με την απαίτηση αριστερόστροφης περιστροφής ανύψωσης. Με ονομαστική ικανότητα φόρτισης μονής συρματόσχοινου 2,8 τόνων, το τύμπανο διατηρεί σταθερή απόδοση υπό επαναλαμβανόμενα δυναμικά φορτία. Οι προ-κατεργασμένες οπές στήριξης M12 εξασφαλίζουν σύνδεση υψηλής ακρίβειας με τον κινητήρα κίνησης για απλή συναρμολόγηση. Η στιβαρή κατασκευή από χάλυβα Q345B προσφέρει καλή συγκολλησιμότητα και δομική ακαμψία για αντίσταση στην παραμόρφωση κατά τις καθημερινές εργασίες ανύψωσης.

4.Εφαρμογή

Αυτό το διπλά αναδιπλωμένο τύμπανο βαρούλκου Lebus είναι ειδικά κατασκευασμένο για βαρούλκα ανύψωσης συμπαγούς μεγέθους, μικρά ναυτικά βαρούλκα και κινητά μηχανήματα κατασκευών, όπου η τακτική περιέλιξη σχοινιού πολλαπλών στρώσεων και οι συμπαγείς διαστάσεις εγκατάστασης αποτελούν κρίσιμη λειτουργική απαίτηση. Η αριστερόστροφη διπλά αναδιπλωμένη αυλάκωση Lebus 45° με 30 στροφές περιέλιξης την καθιστά ιδιαίτερα κατάλληλη για μικρά κατάστρωμα βαρούλκα, όπου τα συστήματα βαρούλκων πρέπει να χειρίζονται συχνές κυκλικές εργασίες ανύψωσης. Σε ελαφρύ ναυτικό εξοπλισμό και κινητά μηχανήματα ανύψωσης, η γεωμετρία της αυλάκωσης Lebus εξασφαλίζει σταθερή απόδοση περιέλιξης σε όλο το βάθος περιτύλιξης. Για τους χειριστές που αναζητούν ένα ολοκληρωμένο σώμα τυμπάνου υψηλής αντοχής που συνδυάζει ικανότητα φόρτισης μονής συρματόσχοινου 2,8 τόνων με ακριβή διαχείριση σχοινιού, αυτό το τύμπανο προσφέρει αποδεδειγμένη αξιοπιστία σε απαιτητικά ελαφρά ναυτικά και κινητά βιομηχανικά περιβάλλοντα.
