Εργαζόμενη με ακρίβεια 6061-T6 αλουμινίου σταθερή τροχαλία με επικάλυψη PU, τροχός καθοδήγησης με ακρίβεια ανοχής για εξοπλισμό ανεμιστήρα και ανύψωσης

1Περιγραφή

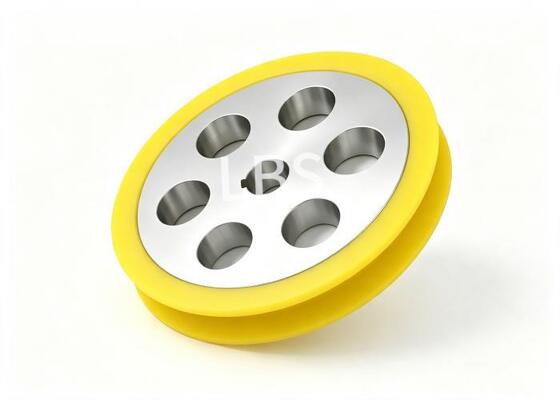

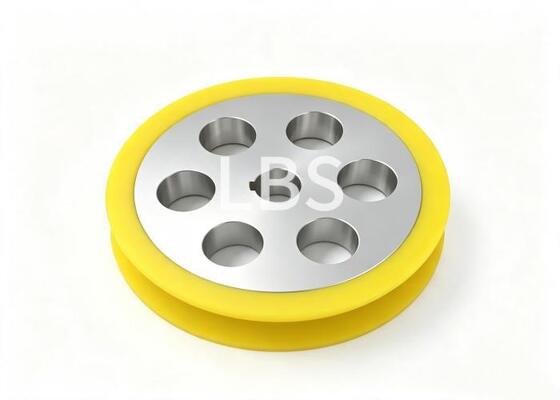

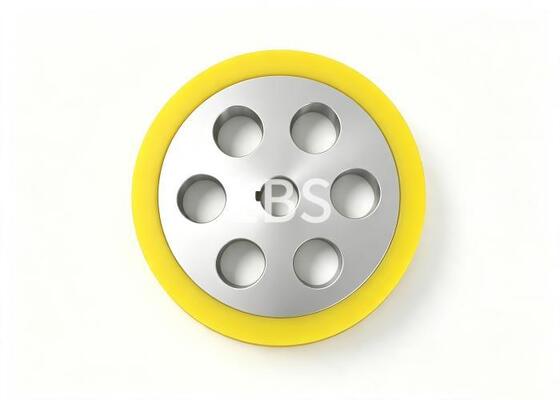

Το σταθερό αυτό τροχαίο υιοθετεί κράμα αλουμινίου αεροδιαστημικής κλάσης 6061-T6 ως εσωτερικό υποστρώμα υποστήριξης φορτίου, πλήρως τυλιγμένο με υψηλής αντοχής στην φθορά κίτρινο επικάλυμμα πολυουρεθάνου.Η ολοκληρωμένη δομή εξισορροπεί τη δομική ακαμψία και τις λειτουργικές επιδόσεις του μαξιλαρίουΜε συνολική εξωτερική διάμετρο Φ260 mm και 5 ομοιόμορφα κατανεμημένα Φ45 μέσα από τρύπες τοποθέτησης είναι ιδανικό για σταθερή καθοδήγηση των συστοιχιών, των ανυψωτικών μηχανημάτων και του εξοπλισμού μεταφοράς..Το κεντρικό άξονα είναι εξοπλισμένο με υψηλή ακρίβεια και στενή ανοχή για υψηλής ακρίβειας τοποθέτηση με άξονες κίνησης.

Η βάση αλουμινίου υποβάλλεται σε σκληρή ανωτική επεξεργασία με πάχος φιλμ που ελέγχεται μεταξύ 0,02 ~ 0,04 mm και σκληρότητα επιφάνειας HV> 200, βελτιώνοντας σημαντικά την αντοχή στην φθορά,αντοχή στη διάβρωση και αντιδιαμόρφωσηΤο εξωτερικό στρώμα PU έχει πάχος 10±0,02 mm, το οποίο απομακρύνει την επίδραση τριβής από σχοινιά χάλυβα, μειώνει τον θόρυβο και τις δονήσεις,και αποτρέπει το σπάσιμο του σχοινιού που προκαλείται από άμεση σκληρή επαφή με μέταλλο.

Όλη η μηχανική επεξεργασία ακολουθεί τη γενική διαμετρική ανοχή GB/T 1804-m· οι κοφτερές άκρες είναι πλήρως αποστρωμένες και στρογγυλεμένες.Οι μη καθορισμένες διαστάσεις κατασκευάζονται αυστηρά σύμφωνα με το 3D μοντέλο για να εξασφαλιστεί υψηλή συνέπεια συναρμολόγησης.Χρησιμοποιείται ευρέως για καθοδήγηση σχοινιών σύρματος, περιορισμό της έντασης και αλλαγή κατεύθυνσης σε ανεβάσιμα κουμπιά, μεταγωγικά οχήματα εξόρυξης, μηχανήματα κατασκευής,Συστήματα ανύψωσης λιμένων και αυτόματες γραμμές παραγωγής.

2.Παραμέτρο

3Πλεονέκτημα.

1Υπόστρωμα υψηλής αντοχής από κράμα αλουμινίου

Το κράμα αλουμινίου 6061-T6 διαθέτει εξαιρετικές μηχανικές επιδόσεις, ελαφρύ βάρος και υψηλή δομική ακαμψία, ανθεκτικό σε παραμόρφωση και ρωγμάτωση υπό βαριά φορτία.Η σκληρή ανωδίαση βελτιώνει τις ανθεκτικές στη σκουριά και την φθορά ιδιότητες για παρατεταμένη διάρκεια ζωής.

2.Κουροδέματα και προστατευτική επικάλυψη PU

Το ανθεκτικό στα δάκρυα κίτρινο εξωτερικό στρώμα πολυουρεθάνου απομονώνει την έντονη τριβή μεταξύ σιδηρουργικού σχοινιού και μεταλλικής τροχαλίδας, μειώνει την τριβή του σχοινιού, μειώνει τον λειτουργικό θόρυβο και τις δονήσεις,αποτρέπει αποτελεσματικά την γλίστρα και την γρατζουνιά των συρματικών σχοινιών κατά τη διάρκεια λειτουργίας υψηλής ταχύτητας.

3.Επεξεργασία ακριβείας με αυστηρή ανοχή

Η κεντρική διάτρηση, τα βήματα τοποθέτησης και οι τρύπες τοποθέτησης είναι επεξεργασμένες σύμφωνα με το πρότυπο GB/T 1804-m, εξασφαλίζοντας εξαιρετική κοαξιότητα κατά τη διάρκεια της συναρμολόγησης και σταθερή περιστροφή χωρίς εκκεντρική δόνηση.

4Τυποποιημένη βολική δομή τοποθέτησης

5 διανέμονται ομοιόμορφα μέσω των τρυπών τοποθέτησης, φέρουν το φορτίο ομοιόμορφα, συμβατά με τις περισσότερες ράβδους και θήκους ανύψωσης για εύκολη εγκατάσταση και σταθερή στερέωση.

5.Επεξεργασμένη διαδικασία τελειοποίησης

Όλες οι κοφτερές άκρες είναι αποστρωμμένες και στρογγυλοποιημένες για να αποφευχθεί η γρατσουνιά των συρματόσχοινων· οι διαστάσεις είναι πλήρως σύμφωνες με το 3D μοντέλο για να εξασφαλιστεί σταθερή ποιότητα στην μαζική παραγωγή.

4- Εφαρμογή

1- σταθερή τροχαλία με καθοδήγηση από σύρμα, που είναι συνδυασμένη με ανεβαστικούς ανεβοδρόμους και τύμπανα Lebus·

2.Αλλαγή κατεύθυνσης και καθοδήγηση της έντασης με σύρμα για γερανούς που τοποθετούνται σε φορτηγά και κατασκευαστικό ανυψωτικό εξοπλισμό·

3- περιορισμός και καθοδήγηση με σχοινί για μηχανήματα ανύψωσης λιμένων και μεταφοράς ορυχείων·

4.Διαστοιχία τέντωσης σχοινιών και μεταφοράς κατεύθυνσης για τις αυτόματες γραμμές συναρμολόγησης και τα συστήματα μεταφοράς υλικών·

5- Βοηθητική καθοδήγηση για μικρές πλατφόρμες ανύψωσης, βοηθητική έλξη και εξοπλισμό ανύψωσης κήπου.
